LEDへの給電課題
LEDへの給電課題
大型ディスプレイに関する電力設計の課題は、いかにエネルギー損失を低減させ、発熱を最小限に抑え、スケーラブルしやすい効率的で最適なソリューションを生み出せるかということです。熱はLEDにとって大きな課題であり、発熱量が多いと温度が上がりすぎ、LEDの光沢および寿命が急速に劣化することにつながります。
明るく長持ちするLEDを
明るく長持ちするLEDを
大型ビデオディスプレイで数千のLEDを駆動するためには、低電圧、大電流供給を行なうための効率的な電源システムが必要になります。これまでは、中間DC電圧として24Vを使用するPoLソリューションが注目されていました。48Vに電圧を上げることで、発熱量の減少、ケーブルの太さと重量の削減、LED性能の向上、パネルの長寿命化、電力効率の向上など、24Vにはない多くの利点を得られるようになります。
Vicorソリューションの利点
Vicorソリューションの利点
明るいLEDパネル
軽量なケーブル
軽くなったパネル
Download LED White Paper
ホワイトペーパーをダウンロード「LEDをより明るく、より長く維持するための、より簡単かつ効率的な方法」
アプリケーション事例

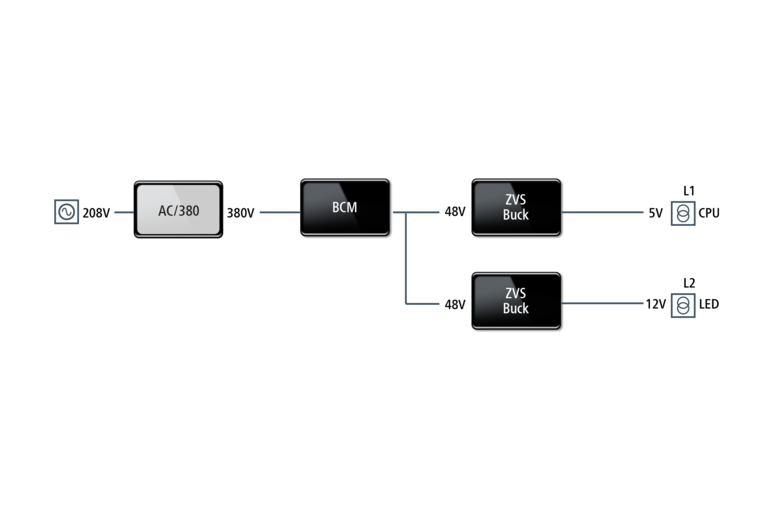

ビデオ・ウォール・ディスプレイ
巨大でヘビー級のディスプレイ（ケーブル含む）を設置するのは骨が折れますが、Vicorのコンポーネント対応高電圧バスへ移行すれば、簡単に設置することができるようになります。

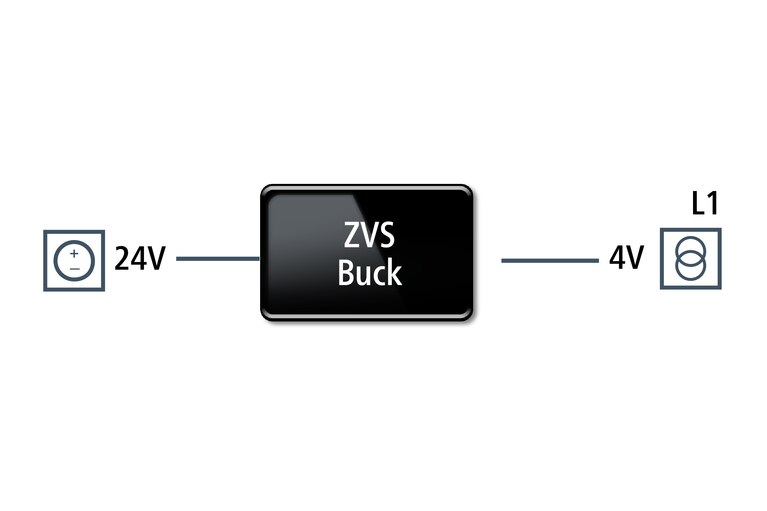

旅客バスのLEDディスプレイ
VicorのZVSバックレギュレータは、広範囲にわたる入力電圧で高効率を実現し、LEDと同じボード上に実装できます。電源周りのホットスポットを除去し、LEDディスプレイの色のばらつきを補正します。
LEDアプリケーション向けVicor製品
双方向DC-DCコンバータ
製品を見る
入力電圧:
36 – 60V
出力電圧:7.2 – 15.3V
出力電力:最大 170A
パッケージ サイズ:
2317 SM – ChiP
0.89 x 0.68 x 0.29in
22.83 x 17.34 x 7.41mm
6123 ChiP
2.40 x 0.99 x 0.28in
61.00 x 25.14 x 7.21mm
最大 98%
12V、24V、48Vから負荷へ直接給電するレギュレータ
製品を見る
入力電圧:
12VIN nominal (8 to 18VIN)
24VIN nominal (8 to 42VIN)
48VIN nominal (30 to 60VIN)
広い出力電圧範囲 (1 to 16V)
出力電流:最大 22A
変換効率:最大 98%
軽負荷と全負荷における高い効率性能
パッケージ サイズ:
LGA SiP
10 x 14 x 2.56mm
BGA SiP
10.5 x 14.5 x 3.05mm
10.5 x 10.5 x 3.05mm
GQFN
7.0 x 8.0 x 0.85mm
、
