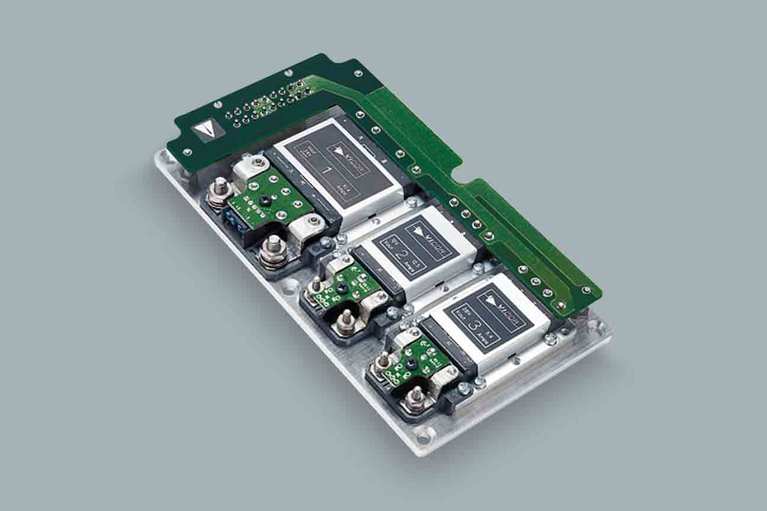

MIL-COTS VIPAC Array™ 底盤安裝 DC-DC 轉換器
VIPAC 陣列是一個高度彈性的 DC 輸入系統； 功率構建模組可以在一個薄型冷卻板底盤上配寘為多達四路用戶定制輸出。 利用 Vicor PowerBench™ 設計工具，設計人員可以用 Maxi、Mini 和 Micro 產品系列 H 級或 M 級轉換器，為 VIPAC 陣列設定 24、28 或 300VDC 的輸入，輸出為 2 至 48VDC，每路輸出功率可k高達 500W。 對於功率密度和可靠運行至關重要的分佈式、模組化電源系統來說，VIPAC 陣列是理想的選擇。 均流選項可在單輸出模式下使用，適用於需要高功率/冗餘的應用。 輸入輸出全部採用接頭連接器可加快系統安裝，多功能冷卻板可簡化熱管理。
Power System Designer
採用電源系統設計工具快速查找產品Watch demo video
Output
Min output:
Minimum output:
Nom output:
Nominal output:
Max output:
Maximum output:
特性與優勢
特性與優勢
單、雙、三和四路輸出
輸入和輸全部帶有連接器，簡化了連接
堅固耐用、薄型、冷卻機板
符合 MIL-STD810F 振動與衝擊要求
資源
注：24、28、48、72、110 和 150V 輸入 VIPAC 陣列主要用於軍用 COTS 和工業應用，未獲得安全機构批准
