案例研究:陸海空機載吊艙式電源

符合 VITA 62 標準的可配置系統能適應特定的電源需求

Download the case studyPDF

客戶所面臨的挑戰

飛機吊艙式系統升級後,其 12V 電源軌需要更大的功率。 符合 VITA 62 標準的現有 3U 轉換器現時由飛機 270V DC 母線供電,提供 500W 功率,無法滿足新的功率需求。 許多符合 VITA 62 標準的 3U 轉換器缺乏足够的靈活性,無法在現有限制條件下提供更高功率的解決方案。 這嚴重阻礙了關鍵的系統升級,凸顯了對適應性強且高效的電源解決方案的需求。主要挑戰包括:

  • 尋找足够靈活、能够滿足功率需求的電源解決方案
  • 縮短產品上市時間
  • 滿足特定的工作溫度要求
aircraft pod-mounted power supply

Vicor 解決方案

Vicor 符合 VITA 62 標準的電源轉換器可直接應對不斷變化的功率需求所帶來的挑戰。 與標準方案相比,這些轉換器能够顯著縮短產品上市時間。Vicor 符合 VITA 62 標準的可配置電源解決方案基於高密度 DCM™ DC-DC 轉換器,可在標準外形尺寸範圍內高效提供所需功率。DCM 模組的使用使散熱均勻且可預測,並顯著改善了整體熱管理。 主要優勢包括:

主要优势

主要优势

可配置圖標

符合 VITA 62 標準的可配置電源系統

模組化圖標

模組化方法可實現快速設計修改

傳導冷卻圖標

雙面傳導冷卻模組,可實現最佳散熱效果

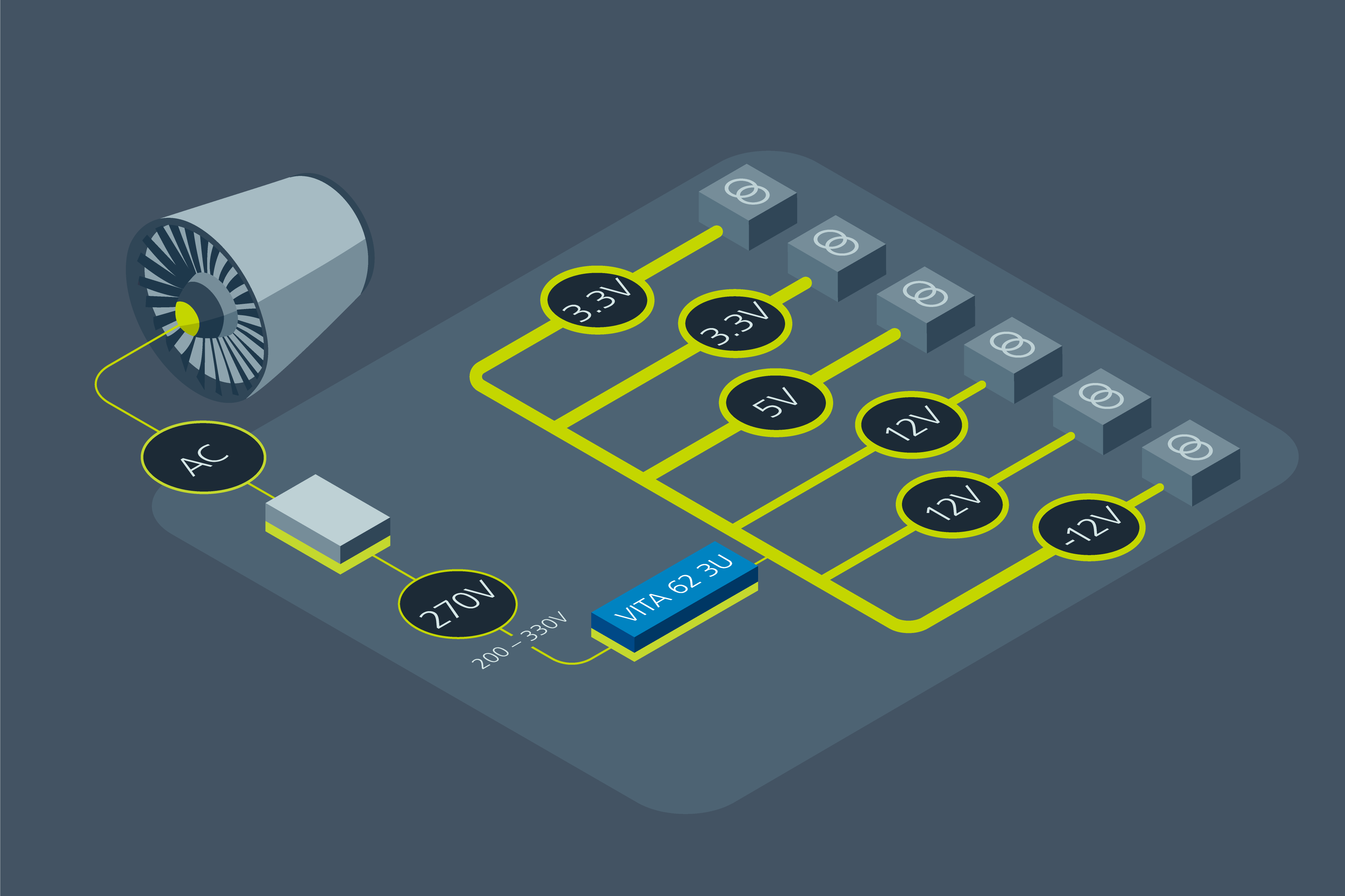

供電網路

Vicor 符合 VITA 62 標準的 3U 解決方案基於 Vicor DCM™ DC-DC 轉換器技術,可在薄型封裝中實現出色的密度(最高可達 1240W/in³)。 該解決方案可在 3U 封裝內提供最高 600W 的功率。 Vicor VITA 62 轉換器採用高效率的雙面傳導冷卻模組,可滿足此類應用所需的 85°C 工作溫度(卡邊處)。

Vicor power delivery network for Aircraft pod-mounted power supply
VITA 62-compliant power converters

VITA 62 電源


VPX 系統


輸入:28V, 270V, 115 VAC LTN


輸出:–12, 3.3, 5, 12, 28V


功率:高達 1000W


全功率至 85°C (卡邊處)


小巧至 3.9 x 6.6 x 0.95 英吋
