案例研究:監視無人機(UAV)

延長飛行時間,支持高性能監視設備,保障安全與防護

Download the case studyPDF

客戶所面臨的挑戰

有效的監視需要不間斷的傳感和通訊,以確保貴重財產、設備和資產的安全與防護。無人機(UAV)可用於監視廣闊區域,尤其適用於難以抵達的區域,以及需要對位置不斷變化的目標進行監視的場景。性能優异的監視無人機需要盡可能延長滯空時間,同時配備高解析度攝像機、熱成像感測器和通訊連結。 主要目標包括:

  • 延長飛行時間
  • 在不新增尺寸和重量的情况下,為高功耗功能提供支援
  • 高效率設計,簡化熱管理
case study image for surveillance uav

Vicor 解決方案

監視無人機必須在最大限度提高工作效率的同時,能够搭載高性能攝像機和感測器。 Vicor 的高密度電源模組可支持所有這些高功耗功能,而不會給無人機新增不必要的尺寸和重量,從而延長飛行時間並支持更多功能。主要優勢包括:

主要优势

主要优势

代表高密度的圖標

DCM 具備業內領先的功率密度

代表高效率的圖標

高效率可延長飛行時間

代表電池的圖標

保持備用電池處於充電狀態

供電網路

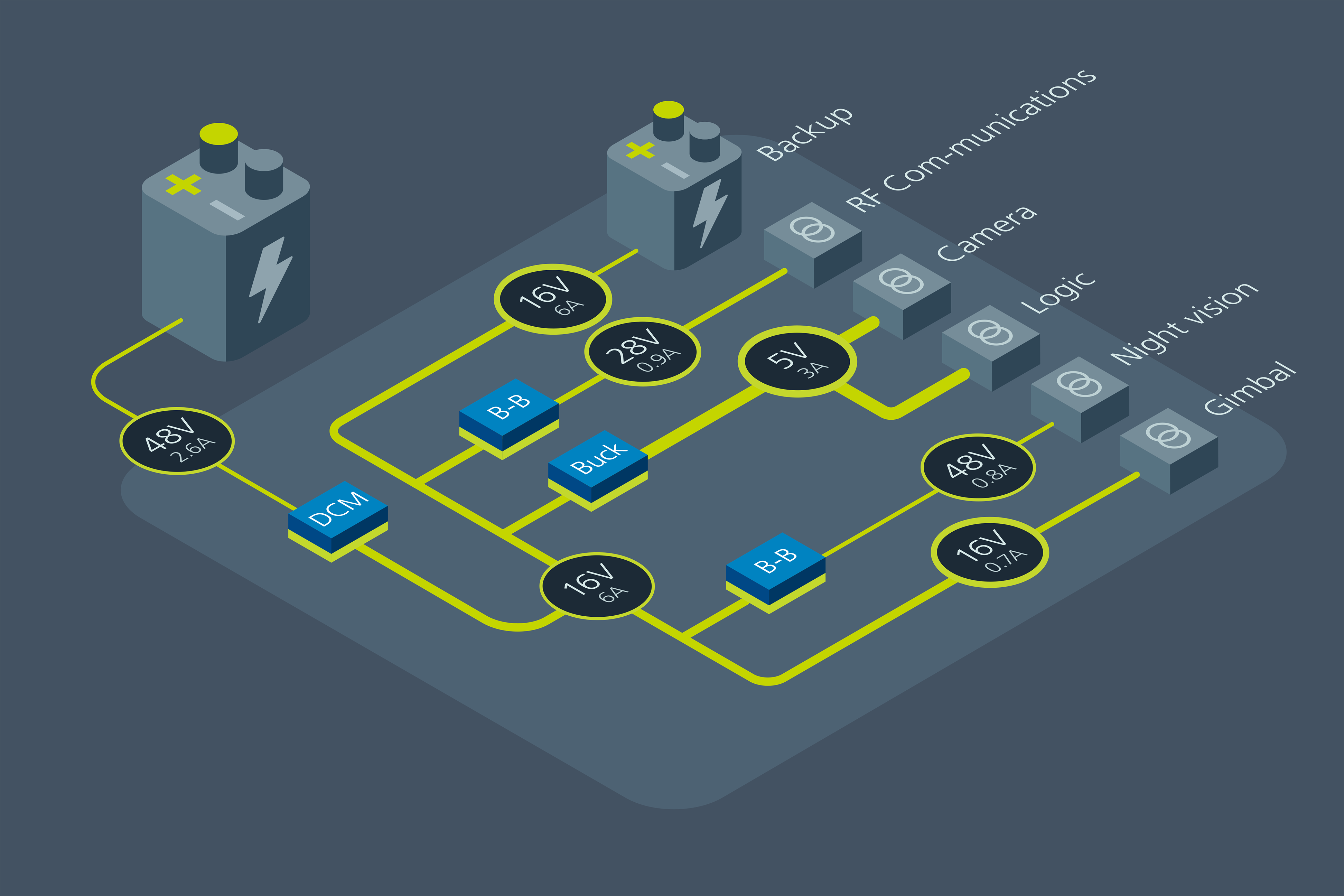

高功率密度的 Vicor DCM™  DC-DC 轉換器模組非常適合監視無人機。它們將 48V 電池電壓轉換為適當的電壓,再通過緊湊型零電壓切換(ZVS)降壓穩壓器和升降壓穩壓器,使輸出電壓與無人機系統負載相匹配 DCM 轉換器模組還可為無人機備用電池持續充電,通過備援設計確保系統安全。

Vicor power delivery network for Surveillance UAVs
DCM DC-DC Converter

DCM™ DC-DC 轉換器


隔離穩壓


輸入:9 – 420V


輸出:3.3, 5, 12, 13.8, 15, 24, 28, 36, 48V


功率:高達 1300W


峰值效率:96%


小巧至 24.8 x 22.8 x 7.21 毫米


ZVS buck family page

ZVS 降壓穩壓器


非隔離穩壓


輸入:12V (8 – 18V), 24V (8 – 42V), 48V (30 – 60V)


輸出:2.2 – 16V


電流:高達 22A


峰值效率:98%


小巧至 10.0 x 10.0 x 2.56 毫米


ZVS buck-boost regulators image

ZVS 升降壓穩壓器


非隔離穩壓


輸入:8 – 60V


輸出:10 – 54V


功率:高達 150W 持續電流


峰值效率:97%


10.5 x 14.5 x 3.05 毫米
