モジュールで構成するDC-DC電源システムの最適な設計手法
DC-DCシステムを設計するために、入出力のフィルター、保護回路、入力電源とのマッチング、負荷の動特性などの特に気を付けるポイントについて具体的な事例を用いりながら解説します。

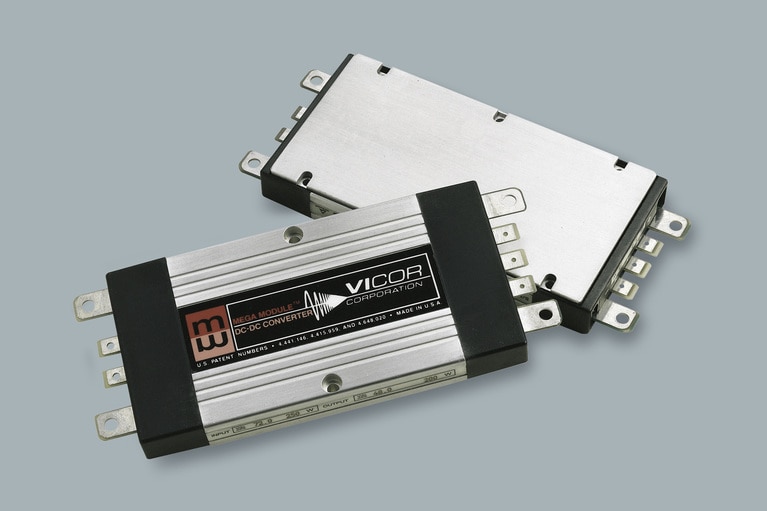

MI-MegaModsは、単出力、2出力、または3出力から合計300 Wを提供します。 各ユニットには、1台、2台、または3台のコンポーネントレベルのVicor MI-200 / MI-J00 DC-DCコンバータがシャーシマウントパッケージに組み込まれています。 さらに、MI-MegaModシャーシマウントパッケージは、MI-IAM、MI-RAM、およびMI-AIMモジュールでも使用できます。
広い出力トリミング/プログラミング、電流制限、リモートセンス、ロジックイネーブル/ディスエーブルなどの標準機能は、電力システムの高度な保護、多機能性、および信頼性を提供します。
特長と利点
特長と利点
１つ、２つまたは３つの出力
MIL-STD-704D/E/F トランジェント適合 ： 28 および 270 Vdc
MIL-STD-1399A 適合 ： 155 Vdc
